rs485双绞电缆厂家

产品名称:RS485通讯电缆


产品说明:

RS485电缆RS485通讯线RS485专用电缆24AWG屏蔽双绞电缆在一般场合采用双绞线就可,但在要求较高的环境下要采用带屏蔽层的双绞电缆。使用24AWG屏蔽双绞电缆时,对于特定的传输线路,主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比;RS485电缆RS485通讯线RS485专用电缆这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到1200米,但实际应用中传输距离要小于1200米,具体长度受周围的环境影响。

24AWG屏蔽双绞电缆特点:RS-485通讯电缆特性阻抗为120欧姆,导体为2*24AWG多股绞合镀锡铜丝,PE绝缘介质,由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共2层屏蔽,附有独立接地导线,工业灰色PVC外护套。

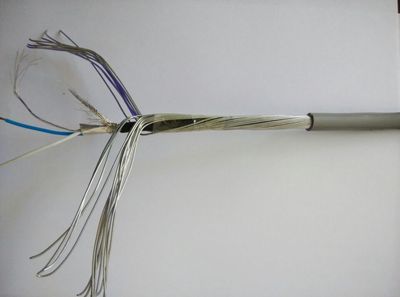

24AWG屏蔽双绞电缆结构:

1)导体: 多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共四股导体,外径: 0.91 +/- 0.03mm

2)绝缘:实芯PE绝缘, 外径: 1.90 +/- 0.03mm

3)第一屏蔽:铝箔屏蔽

4)引流线:多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm

5)第二屏蔽:铝镁编织网屏蔽, 覆盖率为55%

6)内护套:黑色PVC, OD: 8.0mm +/- 10%

经测试RS485通信电缆最大的通信距离约为1219M,最大传输速率为10Mb/S,传输速率与传输距离成反比,在100Kb/S的传输速率下,才能达到最大的通信距离,如果需传输更长的距离,需要加485中继器。RS485总线一般最大支持32个节点,如果使用特制的485芯片,可以达到128个或者256个节点,最大的可以支持到400个节点。

因RS485接口具有良好的抗噪声干扰性,较长的传输距离和多站能力等上述优点就使其成为首选的串行接口。因为RS485接口组成的半双工网络,一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输。


典型的串行通讯标准是RS232和RS485.它们定义了电压,阻抗等.但不对软件协议给予定义

区别于RS232, RS485的特性包括:

1. RS-485的电气特性:逻辑“1”以两线间的电压差为+(2—6) V表示;逻辑“0”以两线间的电压差为-(2—6)V表示。接口信号电平比RS

-232-C降低了,就不易损坏接口电路的芯片,且该电平与TTL电平兼容,可方便与TTL 电路连接。

2. RS-485的数据最高传输速率为10Mbps

3. RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好。

4. RS-485接口的最大传输距离标准值为4000英尺,实际上可达 3000米,另外RS-232-C接口在总线上只允许连接1个收发器,即单站能力。而

RS-485接口在总线上是允许连接多达128个收发器。即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。

因RS-485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口。因为RS485接口组成的半双工网络

,一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输。 RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB-9(孔)

,与键盘连接的键盘接口RS485采用DB-9(针)。

RS485编程

串口协议只是定义了传输的电压,阻抗等,编程方式和普通的串口编程一样!!!

是一种通信方式选择的协议

是半双工通信

具体的来说 就是通信的双方

都可以接收、发送数据

但是在同一时刻只能发送或接收数据

rs485

  由于RS-232-C接口标准出现较早,难免有不足之处,主要有以下四点:

(1) 接口的信号电平值较高,易损坏接口电路的芯片,又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。

(2) 传输速率较低,在异步传输时,波特率为20Kbps。

(3) 接口使用一根信号线和一根信号返回线而构成共地的传输形式, 这种共地传输容易产生共模干扰,所以抗噪声干扰性弱。

(4) 传输距离有限,最大传输距离标准值为50英尺,实际上也只能 用在50米左右。

针对RS-232-C的不足,于是就不断出现了一些新的接口标准,RS-485就是其中之一,它具有以下特点:

1. RS-485的电气特性:逻辑“1”以两线间的电压差为+(2—6) V表示;逻辑“0”以两线间的电压差为-(2—6)V表示。接口信号电平比RS-232-C降低了,就不易损坏接口电路的芯片, 且该电平与TTL电平兼容,可方便与TTL 电路连接。

2. RS-485的数据最高传输速率为10Mbps

3. RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好。

4. RS-485接口的最大传输距离标准值为4000英尺,实际上可达 3000米,另外RS-232-C接口在总线上只允许连接1个收发器, 即单站能力。而RS-485接口在总线上是允许连接多达128个收发器。即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。

  因RS-485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口。 因为RS485接口组成的半双工网络,一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输。 RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB-9(孔),与键盘连接的键盘接口RS485采用DB-9(针)。

3. 采用RS485接口时,传输电缆的长度如何考虑?

  在使用RS485接口时,对于特定的传输线经,从发生器到负载其数据信号传输所允许的最大电缆长度是数据信号速率的函数,这个 长度数据主要是受信号失真及噪声等影响所限制。下图所示的最大电缆长度与信号速率的关系曲线是使用24AWG铜芯双绞电话电缆(线 径为0.51mm),线间旁路电容为52.5PF/M,终端负载电阻为100欧 时所得出。(曲线引自GB11014-89附录A)。由图中可知,当数据信 号速率降低到90Kbit/S以下时,假定最大允许的信号损失为6dBV时, 则电缆长度被限制在1200M。实际上,图中的曲线是很保守的,在实 用时是完全可以取得比它大的电缆长度。 当使用不同线径的电缆
