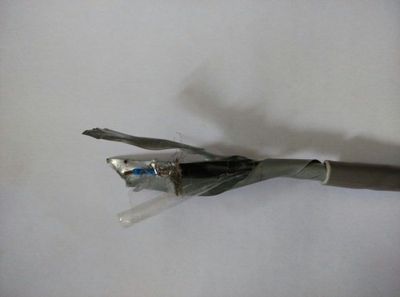

RS485屏蔽电缆通讯线


RS485现场总线特性阻抗120欧姆,导体为2*2*24AWG多股镀锡电解铜丝绞合而成,花色绝缘护套宜于安装识别,铝箔/聚酯带总体100%屏蔽,附加独立多股绞合镀锡铜丝接地导体,工业灰色PVC外护套,外护套颜色可选。

RS485现场总线适用于EIA RS-232/422通讯网络,是楼宇自控、工业控制网络、电力自动化等通讯网络的常用电缆型号。

产品描述:特性阻抗120欧姆,导体为2*2*24AWG多股镀锡电解铜丝绞合而成,花色绝缘护套宜于安装识别,铝箔/聚酯带总体100%屏蔽,附加独立多股绞合镀锡铜丝接地导体,工业灰色PVC外护套,符合UL AWM 2919文件。

RS-485通讯电缆

RS-485通讯电缆在一般场合采用双绞线就可以,但在要求比较高的环境下可以采用带屏蔽层的双绞电缆。在使用RS485通讯时,对于特定的传输线路,主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比;这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485的传输距离能达到1200米,但实际应用中传输距离要小于1200米,具体长度受周围的环境影响。

RS485电缆价格、RS485 通信电缆、RS485 双绞线

性阻抗为120Ω的双绞屏蔽电缆广泛用于RS485/422、CANBUS等总线,该 系列电缆规格很多,请提供电缆的敷设环境、通信速率、最大无中继传输距离等参数,我们将依照具体情况推荐最适当的产品。一般推荐如下:

  普通双绞屏蔽型电缆 STP-120Ω(for RS485 & CAN) one pair 20 AWG ,电缆外径7.7mm左右。适用于室内、管道及一般工业环境。使用时,屏蔽层一端接地!

  普通双绞屏蔽型电缆 STP-120Ω(for RS485 & CAN) one pair 18 AWG ,电缆外径8.2mm左右。适用于室内、管道及一般工业环境。使用时,屏蔽层一端接地!

  铠装双绞屏蔽型电缆 ASTP-120Ω(for RS485 & CAN) one pair 18 AWG ,电缆外径12.3mm左右。可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。使用时,建议铠装层两端接地,最内层屏蔽一端接地!

  性阻抗为100Ω的双绞屏蔽电缆 STP-100Ω(for FF & PROFIBUS-PA) one pair 18 AWG 则应用于FF、PROFIBUS-PA 总线,常用18AWG导体。

RS485信号电缆

标准的1线对RS485信号电缆,特性阻抗为120欧姆,导体为2*24AWG多股绞合镀锡铜丝,PE绝缘介质,由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共二重,附有独立接地导线,工业灰色PVC外护套,符合UL 2919文件,产品性能出众,可应用于复杂的工业自动化控制网络通讯及楼宇自控网络通讯。

标准的2线对RS485信号电缆,特性阻抗120欧姆,导体为2线对4芯(2x2x24AWG)多股绞合镀锡铜丝,PE绝缘护套;为适用于复杂的工业噪声环境,特采用铝箔/聚酯复合带100%率+镀锡铜编制网90%率共双重,并附有独立TC接地导体,工业灰色PVC外护套,符合UL AWM 2919文件规范。

RS485中AWG等于中国多少平方?

美标(AWG) =截面积(平方毫米)

28AWG=0.0804

27AWG=0.102

26AWG=0.128

25AWG=0.162

24AWG=0.205

23AWG=0.259

22AWG=0.324

21AWG=0.412

20AWG=0.519

19AWG=0.653

18AWG=0.823

17AWG=1.04

1AWG=1.31

15AWG=1.65

14AWG=2.08

13AWG=2.63

12AWG=3.31

RS485屏蔽电缆通讯线
