RS485屏蔽信号线应用范围
1.5 RS485 总线安装布线注意事项
● 采用一条双绞线电缆作总线，将各个节点串接起来，从总线到每个节点的引出线长度应
尽量短，以便使引出线中的反射信号对总线信号的影响最低。
● 注意总线特性阻抗的连续性，在阻抗不连续点就会发生信号的反射。下列几种情况易产
生这种不连续性：总线的不同区段采用了不同电缆、某一段总线上有过多收发器紧靠在
一起安装，再者是过长的分支线引出到总线。
● RS485 总线当空闲或开路时，会导致接收器误触发。因此接收器一端应加偏置电阻，将
总线设定在一个确定的状态。
● RS485 总线长距离通讯时由于阻抗不匹配会引起信号反射，必须在电缆的末端跨接一个
与电缆的特性阻抗同样大小的终端电阻（通常为120 Ω ），使电缆的阻抗连续。
● RS485 接地注意事项：
1） 共模干扰问题：RS-485 接口采用差分方式传输信号方式，系统只需检测两线之间的
电位差就可以了。RS-485 收发器共模电压范围为-7～+12V。当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。
2） EMI 电磁干扰问题：发送驱动器输出信号中的共模部分需要一个返回通路，如没有
一个低阻的返回通道（信号地），就会以辐射的形式返回源端，整个总线就会像一
个巨大的天线向外辐射电磁波。
因此整个RS-485 网络必须有一条低阻的信号地将两个接口的工作地连接起来，使
共模干扰电压被短路。
● RS485 总线长距离通讯时易受强信号干扰，所以应加保护措施，可选择的方法如下：
1） 隔离保护方法：
采用高频变压器、光耦等元件实现接口的电气隔离。将瞬态高压转移到隔离接口中的电隔离层上，不会产生损害性的浪涌电流，起到保护接口的作用。
2） 旁路保护方法：
利用瞬态抑制元件（如TVS、MOV、气体放电管等）将危害性的瞬态能量旁路到大地。
● RS485 总线上每个通信节点上采取保护措施，如：在每个节点的A、B 线上串联一个10
欧姆的隔离电阻，可以防止某个节点损坏后影响整条线路的通信功能。
1.6 RS485 总线节能方法
● 减小每帧数据发送量。
● 收发器处于空闲模式时必须关闭它的发送驱动器，以减小功率消耗。
● 选择具有失效保护功能的低功耗器件（不需加偏置电阻）。
● 通讯距离短、通讯速率不高的场合不需加终端电阻。
● 网络终端采用RC 阻容匹配或肖特基二极管方式代替终端电阻可有效减小电流消耗。
自承式RS-485通讯电缆主要是根据客户现场施工特别订制的485通讯电缆，主要用于农村电网改造，集中抄表项目抄表用线，满足架空设置电缆。
— 技术参数
执行标准:GB/T16657.2-2008 GB/T19666-2005
特性阻抗：120±15Ω
最小弯曲半径：≥电缆外径15 倍
工作温度：-40℃至70℃
— 产品应用
本产品适用于交流额定电压300V 及以下照明、电动工具等所必须的电源，还能同时传输各种控制信号, 直流电压1000V 及以下传输音频信号，以及固定敷设的铁路信号和某些自动装置用传输控制线路。目前大量使用于智能电表集中抄表信号传输。
— 使用特性
1. 标称特性阻抗： 120Ω
2.1kHz 时的标称电容 ( 导体- 导体)： 42nF/km
3.1kHz 时的标称电容 ( 导体- 导体& 屏蔽) ： 75.5nF/km
4.20℃时导体的直流电阻： ≤ 90.9Ω/km
5. 标称传播速度： 66%
6. 标称延迟时间： 5.25ns/m
7.1MHz 时的标称衰减： 19.7dB/km
8. 最大工作电压： 300V
9. 推荐最大工作电流： 2.1A (@25℃ )
1、应用：Application:
通讯音频、广播音响系统、仪表、电子设备及自动化设置、需防干扰线路屏蔽电线电缆。
供电系统电表远控抄表数据传输线，供水系统水表远程数据传输信号线等
Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable.

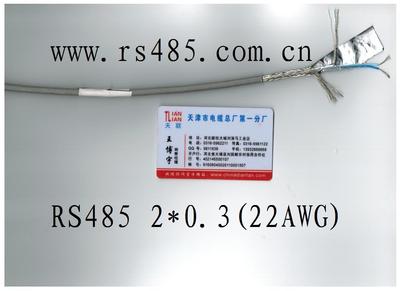

2、产品说明：Product Description:
◆内导体使用多支退火裸铜绞合
◆聚氯乙烯绝缘
◆多芯芯线绞合成缆
◆外包铝箔屏蔽
◆铜线编织屏蔽
◆聚氯乙烯护套
◆额定电压Uo/U为300/300V
◆长期允许工作温度应不超过70℃ ◆Multiple strands annealed bare copper lines twisted as internal conductor
◆PVC insulated
◆Core line with cores twisted into cable
◆Aluminum shielded outside
◆Copper line braid shielded
◆PVC jacket
◆Rated voltage Uo/U is 300/300V
◆Keeping working temperature under 70℃ for long-range operation
