RS485双绞屏蔽线
分享到:

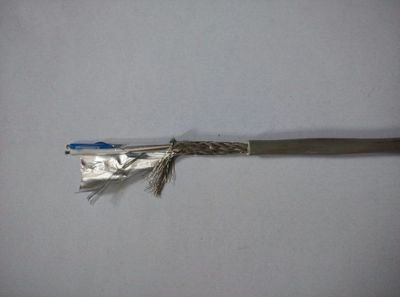

RS485双绞屏蔽线
商城价:
0.00
产品详情

RS485双绞屏蔽线

结构特性

导体: 24AWG (7×32AWG) 镀锡铜丝绞合导体

绝缘: 聚乙烯

屏蔽: 铝塑复合带 (厚度60μm,其中铝层厚度≥10μm) 纵包+90%镀锡铜丝编织

排流线: 24AWG (7×32AWG) 镀锡铜丝绞合导体

外护套: 灰色聚氯乙烯

标识: Gritty 1002.XX RS 485 Cable GTSP########## ****M

电气性能

标称特性阻抗: 120Ω

1kHz时的标称电容 (导体-导体): 42nF/km

1kHz时的标称电容 (导体-导体&屏蔽) : 75.5nF/km

20℃时导体的直流电阻: ≤90.9Ω/km

标称传播速度: 66%

标称延迟时间: 5.25ns/m

1MHz时的标称衰减: 19.7dB/km

最大工作电压: 300V

推荐最大工作电流: 2.1A (@25℃)

机械性能

最小弯曲半径: 12倍电缆直径 (安装时)

工作温度: -20℃~+70℃

订货信息


产品型号 产品编号 对数 电缆外径

(mm) 屏蔽的标称直流电阻

(@20℃)(Ω/km) 允许最大拉力

(N) 单位重量

(kg/km) 标准包装长度

(m/reel) 公差

(/reel)

1002 1002.02 1 5.9 11.15 321 53.6 500,1000 ±10%

1002 1002.04 2 8.5 7.22 387 92.3 500,1000 ±10%



产品名称:RS485通讯电缆

产品说明:

RS485电缆RS485通讯线RS485专用电缆24AWG屏蔽双绞电缆在一般场合采用双绞线就可,但在要求较高的环境下要采用带屏蔽层的双绞电缆。使用24AWG屏蔽双绞电缆时,对于特定的传输线路,主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比;RS485电缆RS485通讯线RS485专用电缆这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到1200米,但实际应用中传输距离要小于1200米,具体长度受周围的环境影响。

24AWG屏蔽双绞电缆特点:RS-485通讯电缆特性阻抗为120欧姆,导体为2*24AWG多股绞合镀锡铜丝,PE绝缘介质,由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共2层屏蔽,附有独立接地导线,工业灰色PVC外护套。

24AWG屏蔽双绞电缆结构:

1)导体: 多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共四股导体,外径: 0.91 +/- 0.03mm

2)绝缘:实芯PE绝缘, 外径: 1.90 +/- 0.03mm

3)第一屏蔽:铝箔屏蔽

4)引流线:多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm

5)第二屏蔽:铝镁编织网屏蔽, 覆盖率为55%

6)内护套:黑色PVC, OD: 8.0mm +/- 10%

经测试RS485通信电缆最大的通信距离约为1219M,最大传输速率为10Mb/S,传输速率与传输距离成反比,在100Kb/S的传输速率下,才能达到最大的通信距离,如果需传输更长的距离,需要加485中继器。RS485总线一般最大支持32个节点,如果使用特制的485芯片,可以达到128个或者256个节点,最大的可以支持到400个节点。

因RS485接口具有良好的抗噪声干扰性,较长的传输距离和多站能力等上述优点就使其成为首选的串行接口。因为RS485接口组成的半双工网络,一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输。
