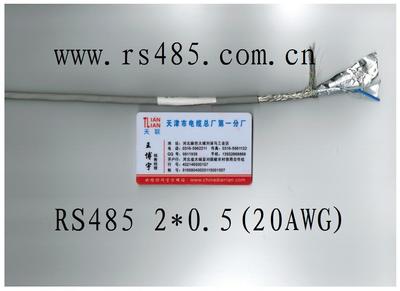

RS485信号电缆规格(厂家直销)
RS485应用电路图
1 问题的提出
在应用系统中，RS-485半双工异步通信总线是被各个研发机构广泛使用的数据通信总线，它往往应用在集中控制枢纽与分散控制单元之间系统简图如图1所示
由于实际应用系统中，往往分散控制单元数量较多，分布较远，现场存在各种干扰，所 以通信的可靠性不高，再加上软硬件设计的不完善，使得实际工程应用中如何保障RS-485总线的通信的可靠性成为各研发机构的一块心病
在使用RS-485总线时如果简单地按常规方式设计电路，在实际工程中可能有以下两个问题出现一是通信数据收发的可靠性问题；二是在多机通信方式下，一个节点的故障（如死机），往往会使得整个系统的通信框架崩溃，而且给故障的排查带来困难
针对上述问题，我们对485总线的软硬件采取了具体的改进措施
2 硬件电路的设计
现以8031单片机自带的异步通信口，外接75176芯片转换成485总线为例其中为了实现总线与单片机系统的隔离，在8031的异步通信口与75176之间采用光耦隔离电路原理图如图2所示
充分考虑现场的复杂环境，在电路设计中注意了以下三个问题
2.1 SN75176 485芯片DE控制端的设计
由于应用系统中，主机与分机相隔较远，通信线路的总长度往往超过400米，而分机系统上电或复位又常常不在同一个时刻完成如果在此时某个75176的DE端电位为“１”，那么它的485总线输出将会处于发送状态，也就是占用了通信总线，这样其它的分机就无法与 主机进行通信这种情况尤其表现在某个分机出现异常情况下（死机），会使整个系统通信崩溃因此在电路设计时，应保证系统上电复位时75176的DE端电位为“0"由于8031在复位期间，I/O口输出高电平，故图2电路的接法有效地解决复位期间分机“咬”总线的问题
2.2 隔离光耦电路的参数选取
在应用系统中，由于要对现场情况进行实时监控及响应，通信数据的波特率往往做得较高（通常都在4800波特以上）限制通信波特率提高的“瓶颈”，并不是现场的导线（现场施工一般使用5类非屏蔽的双绞线），而是在与单片机系统进行信号隔离的光耦电路上此处采用TIL117电路设计中可以考虑采用高速光耦，如6N137、6N136等芯片，也可以优化普通光耦电路参数的设计，使之能工作在最佳状态例如：电阻R2、R3如果选取得较大，将会使光耦的发光管由截止进入饱和变得较慢；如果选取得过小，退出饱和也会很慢，所以这两只电阻的数值要精心选取，不同型号的光耦及驱动电路使得这两个电阻的数值略有差异，这一点在电路设计中要特别慎重，不能随意，通常可以由实验来定
2.3 485总线输出电路部分的设计
输出电路的设计要充分考虑到线路上的各种干扰及线路特性阻抗的匹配由于工程环境比较复杂，现场常有各种形式的干扰源，所以485总线的传输端一定要加有保护措施在电路设计中采用稳压管D1、D2组成的吸收回路，也可以选用能够抗浪涌的TVS瞬态杂波抑制器件，或者直接选用能抗雷击的485芯片（如SN75LBC184等）
考虑到线路的特殊情况（如某一台分机的485芯片被击穿短路），为防止总线中其它分机的通信受到影响，在75176的485信号输出端串联了两个20Ω的电阻R10、R11这样本机的硬件故障就不会使整个总线的通信受到影响
在应用系统工程的现场施工中，由于通信载体是双绞线，它的特性阻抗为120Ω左右，所以线路设计时，在RS-485网络传输线的始端和末端各应接1只120Ω的匹配电阻（如图2中R8），以减少线路上传输信号的反射
由于RS-485芯片的特性，接收器的检测灵敏度为± 200mV，即差分输入端VA－VB ≥ +200mV，输出逻辑1，VA－VB ≤－200mV，输出逻辑0；而A、B端电位差的绝对值小于200mV 时，输出为不确定如果在总线上所有发送器被禁止时，接收器输出逻辑0，这会误认为通信帧的起始引起工作不正常解决这个问题的办法是人为地使A端电位高于B两端电位，这样RXD的电平在485总线不发送期间（总线悬浮时）呈现唯一的高电平，8031单片机就不会被误中断而收到乱字符通过在485电路的A、B输出端加接上拉、下拉电阻R7、R9，即可很好地解决这个问题
自承式RS-485通讯电缆主要是根据客户现场施工特别订制的485通讯电缆，主要用于农村电网改造，集中抄表项目抄表用线，满足架空设置电缆。
— 技术参数
执行标准:GB/T16657.2-2008 GB/T19666-2005
特性阻抗：120±15Ω
最小弯曲半径：≥电缆外径15 倍
工作温度：-40℃至70℃
— 产品应用
本产品适用于交流额定电压300V 及以下照明、电动工具等所必须的电源，还能同时传输各种控制信号, 直流电压1000V 及以下传输音频信号，以及固定敷设的铁路信号和某些自动装置用传输控制线路。目前大量使用于智能电表集中抄表信号传输。
— 使用特性
1. 标称特性阻抗： 120Ω
2.1kHz 时的标称电容 ( 导体- 导体)： 42nF/km
3.1kHz 时的标称电容 ( 导体- 导体& 屏蔽) ： 75.5nF/km
4.20℃时导体的直流电阻： ≤ 90.9Ω/km
5. 标称传播速度： 66%
6. 标称延迟时间： 5.25ns/m
7.1MHz 时的标称衰减： 19.7dB/km
8. 最大工作电压： 300V
9. 推荐最大工作电流： 2.1A (@25℃ )
1、应用：Application:
通讯音频、广播音响系统、仪表、电子设备及自动化设置、需防干扰线路屏蔽电线电缆。
供电系统电表远控抄表数据传输线，供水系统水表远程数据传输信号线等
Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable.
2、产品说明：Product Description:
◆内导体使用多支退火裸铜绞合
◆聚氯乙烯绝缘
◆多芯芯线绞合成缆
◆外包铝箔屏蔽
◆铜线编织屏蔽
◆聚氯乙烯护套
◆额定电压Uo/U为300/300V
◆长期允许工作温度应不超过70℃ ◆Multiple strands annealed bare copper lines twisted as internal conductor
◆PVC insulated
◆Core line with cores twisted into cable
◆Aluminum shielded outside
◆Copper line braid shielded
◆PVC jacket
◆Rated voltage Uo/U is 300/300V
◆Keeping working temperature under 70℃ for long-range operation
