选购RS485通讯电缆必须要看的几点，以下观点为参考意见，

要点1（型号选择）：很多人用RVVP、RVSP、KVVP等聚氯乙烯绝缘介质的电缆传输数字信号，这是错误的！

要点2（线径选择）：24AWG导体的电缆，传输距离一般限于100米以内。

工业布线距离较远且环境较为恶劣，建议增大导体线径。按照《GB50217-2007电力工程电缆设计规范》的规定，信号线导体截面≮0.5mm²

关于485通讯，分两种情况，一种是单工，也就是只读，另一种情况是双工，也就是可以控制，单工的情况下是2线，双工的情况下是4根，因此用到2*2*1.5规格，一般极限长度是1216米，这是就需要特殊电缆，一方面线径要大，另一方面屏蔽要好，对于这种需求，需要逐一检验，否则通讯容易出现莫名其妙的问题。

要点3（敷设选择）：

非铠装双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径8.2mm左右，灰色护套。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！

  铠装型双绞屏蔽电缆 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径12.3mm左右，黑色护套。可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。使用时，建议铠装层两端接地，最内层屏蔽一端接地！

一、执行标准：Q/ZH09.02-2010多股低电容RS486通讯电缆

二、性能参数：

项目单位指标

1*2*24AWG（901）

2*2*24AWG（902）

3*2*24AWG（903）

4*2*24AWG（904）

20℃导体标称直流电阻

ohm/1000ft

24242424

工作电容导体-导体

pF/ft

234 {# W1 q0 h7 p1 L- ~

232323

工作电容导体-屏蔽

pF/ft

12.812.812.812.8

标称特殊阻抗

ohm

120120120120

传输时延

ns/ft

1.61.61.61.6

1MHZ时衰减

dB/100ft

0.60.60.60.6

25℃导体最大导电电流

Amps

2.12.11.541.54

最大工作电压

V RMS

300300300300

电缆工作温度范围-30℃ To +80℃

最小弯曲半径不大于6倍的电缆外径

RS485专用电缆|RS-485专用电缆

标准的2线对RS-485通讯电缆。

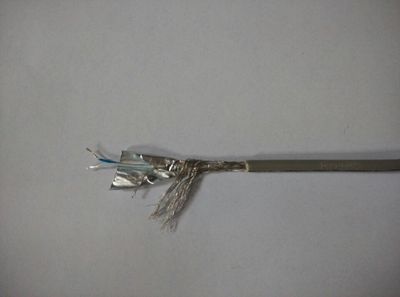

产品规格：特性阻抗120欧姆，导体为1线对两芯，2线对4芯（2x2x24AWG）多股绞合镀锡铜丝，PE绝缘护套；为适用于复杂的工业噪声环境，特采用铝箔/聚酯复合带100%屏蔽率+镀锡铜编制网90%屏蔽率共双重屏蔽，并附有独立TC接地导体，工业灰色PVC外护套，符合UL AWM 2919文件规范。

9842型通讯电缆，是严格按RS-485通讯协议规范设计生产的标准产品，不仅是罗克韦尔（AB）自动化DH-485控制网络指定型号，亦是标准的2线对CAN总线电缆。

标准的1线对RS-485通讯电缆

RS-485, RS-485总线,RS-485电缆,485通信线,485通讯电缆,485通信电缆产品规格：特性阻抗120欧姆，导体为1线对2芯（1x2x24AWG）多股绞合镀锡铜丝，PE绝缘护套；/聚酯复合带100%屏蔽率 镀锡铜编制网90%屏蔽率共双重屏蔽，并附有独立TC接地导体，工业灰色PVC外护套，符合UL AWM 2919文件规范。RS-485通讯电缆在一般场合采用双绞线就可以，但在要求比较高的环境下可以采用带屏蔽层的双绞电缆。在使用RS485通讯时，对于特定的传输线路，主机（召测设备）到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485的传输距离能达到1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响,如果要求传输距离长的话就要加大导体截面，可以扩大到0.5,0.75,1.0,1.5。

RS-485, RS-485总线,RS-485电缆,485通信线,485通讯电缆,485通信电缆
