1.5 RS485 总线安装布线注意事项

● 采用一条双绞线电缆作总线,将各个节点串接起来,从总线到每个节点的引出线长度应

尽量短,以便使引出线中的反射信号对总线信号的影响最低。

● 注意总线特性阻抗的连续性,在阻抗不连续点就会发生信号的反射。下列几种情况易产

生这种不连续性:总线的不同区段采用了不同电缆、某一段总线上有过多收发器紧靠在

一起安装,再者是过长的分支线引出到总线。

● RS485 总线当空闲或开路时,会导致接收器误触发。因此接收器一端应加偏置电阻,将

总线设定在一个确定的状态。

● RS485 总线长距离通讯时由于阻抗不匹配会引起信号反射,必须在电缆的末端跨接一个

与电缆的特性阻抗同样大小的终端电阻(通常为120 Ω ),使电缆的阻抗连续。

● RS485 接地注意事项:

1) 共模干扰问题:RS-485 接口采用差分方式传输信号方式,系统只需检测两线之间的

电位差就可以了。RS-485 收发器共模电压范围为-7~+12V。当网络线路中共模电压超出此范围时就会影响通信的稳定可靠,甚至损坏接口。

2) EMI 电磁干扰问题:发送驱动器输出信号中的共模部分需要一个返回通路,如没有

一个低阻的返回通道(信号地),就会以辐射的形式返回源端,整个总线就会像一

个巨大的天线向外辐射电磁波。

因此整个RS-485 网络必须有一条低阻的信号地将两个接口的工作地连接起来,使

共模干扰电压被短路。

● RS485 总线长距离通讯时易受强信号干扰,所以应加保护措施,可选择的方法如下:

1) 隔离保护方法:

采用高频变压器、光耦等元件实现接口的电气隔离。将瞬态高压转移到隔离接口中的电隔离层上,不会产生损害性的浪涌电流,起到保护接口的作用。

2) 旁路保护方法:

利用瞬态抑制元件(如TVS、MOV、气体放电管等)将危害性的瞬态能量旁路到大地。

● RS485 总线上每个通信节点上采取保护措施,如:在每个节点的A、B 线上串联一个10

欧姆的隔离电阻,可以防止某个节点损坏后影响整条线路的通信功能。

1.6 RS485 总线节能方法

● 减小每帧数据发送量。

● 收发器处于空闲模式时必须关闭它的发送驱动器,以减小功率消耗。

● 选择具有失效保护功能的低功耗器件(不需加偏置电阻)。

● 通讯距离短、通讯速率不高的场合不需加终端电阻。

● 网络终端采用RC 阻容匹配或肖特基二极管方式代替终端电阻可有效减小电流消耗。


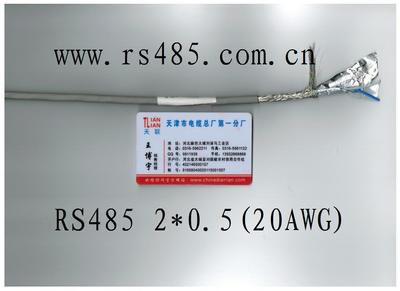

RS485/RS232电缆选配和接线方式

在低速、短距离、无干扰的场合可以采用普通的双绞线,反之,在高速、长线传输时,则必须采用阻抗匹配(一般为120Ω)的RS485专用电缆(STP-120Ω(for RS485 & CAN) one pair 18 AWG),而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆(ASTP-120Ω(for RS485 & CAN) one pair 18 AWG)。在使用RS485接口时,对于特定的传输线路,从RS485接口到负载其数据信号传输所允许的最大电缆长度与信号传输的波特率成反比,这个长度数据主要是受信号失真及噪声等影响所影响。理论上,通信速率在100Kpbs及以下时,RS485的最长传输距离可达1200米,但在实际应用中传输的距离也因芯片及电缆的传输特性而所差异。在传输过程中可以采用增加中继的方法对信号进行放大,最多可以加八个中继,也就是说理论上RS485的最大传输距离可以达到9.6公理。如果真需要长距离传输,可以采用光纤为传播介质,收发两端各加一个光电转换器,多模光纤的传输距离是5~10公里,而采用单模光纤可达50公里的传播距离。 网络拓扑一般采用终端匹配的总线型结构,不支持环形或星形网络。

在构建网络时,应注意如下几点:

(1)采用一条双绞线电缆作总线,将各个节点串接起来,从总线到每个节点的引出线长度应尽量短,以便使引出线中的反射信号对总线信号的影响最低。有些网络连接尽管不正确,在短距离、低速率仍可能正常工作,但随着通信距离的延长或通信速率的提高,其不良影响会越来越严重,主要原因是信号在各支路末端反射后与原信号叠加,会造成信号质量下降。

(2)应注意总线特性阻抗的连续性,在阻抗不连续点就会发生信号的反射。下列几种情况易产生这种不连续性:总线的不同区段采用了不同电缆,或某一段总线上有过多收发器紧靠在一起安装,再者是过长的分支线引出到总线。

总之,应该提供一条单一、连续的信号通道作为总线。

在RS485组网过程中另一个需要主意的问题是终端负载电阻问题,在设备少距离短的情况下不加终端负载电阻整个网络能很好的工作但随着距离的增加性能将降低。理论上,在每个接收数据信号的中点进行采样时,只要反射信号在开始采样时衰减到足够低就可以不考虑匹配。但这在实际上难以掌握,美国MAXIM公司有篇文章提到一条经验性的原则可以用来判断在什么样的数据速率和电缆长度时需要进行匹配:当信号的转换时间(上升或下降时间)超过电信号沿总线单向传输所需时间的3倍以上时就可以不加匹配。

一般终端匹配采用终端电阻方法, RS-485应在总线电缆的开始和末端都并接终端电阻。终接电阻在RS-485网络中取120Ω。相当于电缆特性阻抗的电阻,因为大多数双绞线电缆特性阻抗大约在100~120Ω。这种匹配方法简单有效,但有一个缺点,匹配电阻要消耗较大功率,对于功耗限制比较严格的系统不太适合。另外一种比较省电的匹配方式是RC匹配。利用一只电容C隔断直流成分可以节省大部分功率。但电容C的取值是个难点,需要在功耗和匹配质量间进行折衷。还有一种采用二极管的匹配方法,这种方案虽未实现真正的“匹配”,但它利用二极管的钳位作用能迅速削弱反射信号,达到改善信号质量的目的,节能效果显著。

最近两年一些公司基于部分企业信息化的实施已完成,工厂中已经铺设了延伸到车间每个办公室、控制室的局域网的现状,推出了串口服务器来取代多串口卡,这主要是利用企业已有的局域网资源减少线路投资,节约成本,相当于通过tcp/ip把多串口卡放在了现场。
