RS485屏蔽信号线-优质厂家

RS485总线简介

1.1 RS485 总线简介

RS-485 标准是由两个行业协会共同制订和开发的,即EIA—电子工业协会和TIA—通讯工业协会。EIA 曾经在它所有标准前面加上RS 前缀英文Rcommended standard 的缩写,因此许多工程师一直延用这种名称。


1.2 RS485 总线应用场合

      RS-485 总线作为一种多点差分数据传输的电气规范,已成为业界应用最为广泛的标准通信接口之一。这种通信接口允许在简单的一对双绞线上进行多点双向通信,它所具有的噪声抑制能力、数据传输速率、电缆长度及可靠性是其他标准无法比拟的。正因为此,许多不同领域都采用RS-485 作为数据传输链路。例如:汽车电子、电信设备局域网、智能楼宇等都经常可以见到具有RS-485 接口电路的设备。这项标准得到广泛接受的另外一个原因是它的通用性RS-485 标准只对接口的电气特性做出规定,而不涉及接插件电缆或协议,在此基础上用户可以建立自己的高层通信协议,如MODBUS协议。


1.3 RS485 总线电气性能

RS485 总线电气性能见表 0.1:

表 0.1 RS485 总线电气性能

性能指标

RS485总线

工作模式

差分传输(平衡传输)

允许的收发器数目

32(受芯片驱动能力限制)

最大电缆长度

4000英尺(1219米)

最高数据速率

10Mbps

最小驱动输出电压范围

±1.5V

最大驱动输出电压范围

±5V

最大输出短路电流

250mA

最大输入电流

1.0mA/12Vin

-0.8mA/-7Vin


驱动器输出阻抗

54欧

输入端电容

≤50pF

接收器输入灵敏度

±200mV

接收器最小输入阻抗

12k

接收器输入电压范围

-7V~+12V

接收器输出逻辑高

>200mV

接收器输出逻辑低

<200mV

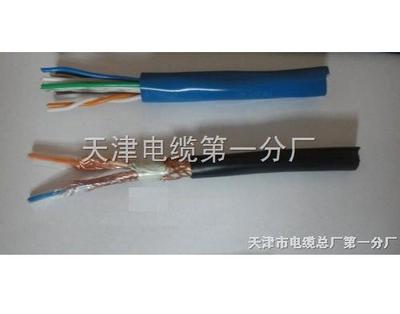

结构特性

导体: 24AWG (7×32AWG) 镀锡铜丝绞合导体

绝缘: 聚乙烯

屏蔽: 铝塑复合带 (厚度60μm,其中铝层厚度≥10μm) 纵包+90%镀锡铜丝编织

排流线: 24AWG (7×32AWG) 镀锡铜丝绞合导体

外护套: 灰色聚氯乙烯

标识: Gritty 1002.XX RS 485 Cable GTSP########## ****M

电气性能

标称特性阻抗: 120Ω

1kHz时的标称电容 (导体-导体): 42nF/km

1kHz时的标称电容 (导体-导体&屏蔽) : 75.5nF/km

20℃时导体的直流电阻: ≤90.9Ω/km

标称传播速度: 66%

标称延迟时间: 5.25ns/m

1MHz时的标称衰减: 19.7dB/km

最大工作电压: 300V

推荐最大工作电流: 2.1A (@25℃)

机械性能

最小弯曲半径: 12倍电缆直径 (安装时)

工作温度: -20℃~+70℃

订货信息


产品型号 产品编号 对数 电缆外径

(mm) 屏蔽的标称直流电阻

(@20℃)(Ω/km) 允许最大拉力

(N) 单位重量

(kg/km) 标准包装长度

(m/reel) 公差

(/reel)

1002 1002.02 1 5.9 11.15 321 53.6 500,1000 ±10%

1002 1002.04 2 8.5 7.22 387 92.3 500,1000 ±10%
