楼宇通信线RS485

RS485屏蔽电缆

当高速、远距离通信，或者处于干扰恶劣的工业环境下，选择传输介质就显得十分重。是楼宇自控、工业控制网络、电力自动化等通讯网络的常用电缆型号。

    采用阻抗相匹配的RS485专用电缆有利于降低信号的回波反射；

    其双绞对称、多重隔离屏蔽、铠装等独特的结构，通过正确的接地，提高了信道的抗干扰性能；

    其高频低衰减的特性，可实现信号长线传输距离最大化！

    其灵活的组合形式、多种护套更可适用不同的场合。

    一个完整的解决方案，除了倾听用户的声音外，还要全面替用户着想。

  特性阻抗为120Ω的双绞屏蔽电缆广泛用于RS485/422、CANBUS等总线，该系列电缆规格很多，请提供电缆的敷设环境、通信速率、最大无中继传输距离等参数，我们将依照具体情况推荐最适当的产品。一般推荐如下：

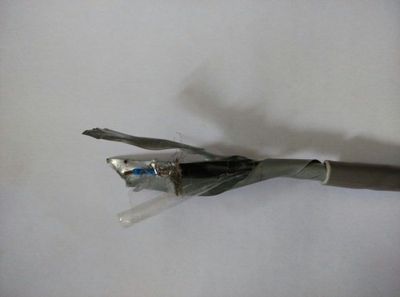

  普通双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，电缆外径7.7mm左右，蓝色护套。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！

  普通双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径8.2mm左右，灰色护套。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！

铠装双绞屏蔽型电缆 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径12.3mm左右，黑色护套。可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。使用时，建议铠装层两端接地，最内层屏蔽一端接地！

CC-Link的总线电缆是特性阻抗为110±10Ω的3芯绞合屏蔽电缆，国产型号规格：STP-110Ω（for CANopen & CC-Link）3C×20AWG  ，使用时，屏蔽层应只在一端接地！

  变频器、动力电缆、变压器、大功率电机等往往伴随着低频干扰，而这种干扰是用高导电率材料做屏蔽层的电缆无法解决的，包括原装的进口电缆。只有用高导磁率材料（如钢带、钢丝）做的屏蔽层才能有效抑制低频干扰。

最常用的方法就是给电缆套上钢管或直接采用高导磁率材料制成的铠装型电缆——ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径12.3mm左右。可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。使用时，建议铠装层两端接地，最内层屏蔽一端接地！

全部产品我们遵循以下生产销售发货准则：

1.生产时间：有现货最快当天发货，需要定做的看量定。

2.所用材料:铜丝均采用无氧铜丝，铜丝按国家GB/T 3953-2009标准生产，导体电阻符合国家GB/T 3956-2008标准要求。

3.销售起定量：电议。

4.销售优惠:量大从优。

5.发货准则:运费有卖方负责.到货时间江浙沪一般为3天.如果您急需货物,我们可以发顺丰快递,江浙沪隔天上午到货。

我们的宗旨是:网络销售追求的是量大，量大必然价低，价低并不代表我们的产品质量差，我们的产品都是在保证质量的前提下，厂家尽量放低利润给用户，绕过经销商中间环节，我们追求的是低利润和快速资金回笼.希望您是我们下一个合作的客户

1.5 RS485 总线安装布线注意事项

● 采用一条双绞线电缆作总线，将各个节点串接起来，从总线到每个节点的引出线长度应

尽量短，以便使引出线中的反射信号对总线信号的影响最低。

● 注意总线特性阻抗的连续性，在阻抗不连续点就会发生信号的反射。下列几种情况易产

生这种不连续性：总线的不同区段采用了不同电缆、某一段总线上有过多收发器紧靠在

一起安装，再者是过长的分支线引出到总线。

● RS485 总线当空闲或开路时，会导致接收器误触发。因此接收器一端应加偏置电阻，将

总线设定在一个确定的状态。

● RS485 总线长距离通讯时由于阻抗不匹配会引起信号反射，必须在电缆的末端跨接一个

与电缆的特性阻抗同样大小的终端电阻（通常为120 Ω ），使电缆的阻抗连续。

● RS485 接地注意事项：

1） 共模干扰问题：RS-485 接口采用差分方式传输信号方式，系统只需检测两线之间的

电位差就可以了。RS-485 收发器共模电压范围为-7～+12V。当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。

2） EMI 电磁干扰问题：发送驱动器输出信号中的共模部分需要一个返回通路，如没有

一个低阻的返回通道（信号地），就会以辐射的形式返回源端，整个总线就会像一

个巨大的天线向外辐射电磁波。

因此整个RS-485 网络必须有一条低阻的信号地将两个接口的工作地连接起来，使

共模干扰电压被短路。

● RS485 总线长距离通讯时易受强信号干扰，所以应加保护措施，可选择的方法如下：

1） 隔离保护方法：

采用高频变压器、光耦等元件实现接口的电气隔离。将瞬态高压转移到隔离接口中的电隔离层上，不会产生损害性的浪涌电流，起到保护接口的作用。

2） 旁路保护方法：

利用瞬态抑制元件（如TVS、MOV、气体放电管等）将危害性的瞬态能量旁路到大地。

● RS485 总线上每个通信节点上采取保护措施，如：在每个节点的A、B 线上串联一个10

欧姆的隔离电阻，可以防止某个节点损坏后影响整条线路的通信功能。

1.6 RS485 总线节能方法

● 减小每帧数据发送量。

● 收发器处于空闲模式时必须关闭它的发送驱动器，以减小功率消耗。

● 选择具有失效保护功能的低功耗器件（不需加偏置电阻）。

● 通讯距离短、通讯速率不高的场合不需加终端电阻。

● 网络终端采用RC 阻容匹配或肖特基二极管方式代替终端电阻可有效减小电流消耗。
