RS485总线简介
1.1 RS485 总线简介
RS-485 标准是由两个行业协会共同制订和开发的，即EIA—电子工业协会和TIA—通讯工业协会。EIA 曾经在它所有标准前面加上RS 前缀英文Rcommended standard 的缩写，因此许多工程师一直延用这种名称。
1.2 RS485 总线应用场合
RS-485 总线作为一种多点差分数据传输的电气规范，已成为业界应用最为广泛的标准通信接口之一。这种通信接口允许在简单的一对双绞线上进行多点双向通信，它所具有的噪声抑制能力、数据传输速率、电缆长度及可靠性是其他标准无法比拟的。正因为此，许多不同领域都采用RS-485 作为数据传输链路。例如：汽车电子、电信设备局域网、智能楼宇等都经常可以见到具有RS-485 接口电路的设备。这项标准得到广泛接受的另外一个原因是它的通用性RS-485 标准只对接口的电气特性做出规定，而不涉及接插件电缆或协议，在此基础上用户可以建立自己的高层通信协议，如MODBUS协议。
1.3 RS485 总线电气性能
RS485 总线电气性能见表 0.1：
表 0.1 RS485 总线电气性能
性能指标
RS485总线
工作模式
差分传输（平衡传输）
允许的收发器数目
32（受芯片驱动能力限制）
最大电缆长度
4000英尺（1219米）
最高数据速率
10Mbps
最小驱动输出电压范围
±1.5V
最大驱动输出电压范围
±5V
最大输出短路电流
250mA
最大输入电流
1.0mA/12Vin
-0.8mA/-7Vin
驱动器输出阻抗
54欧
输入端电容
≤50pF
接收器输入灵敏度
±200mV
接收器最小输入阻抗
12k
接收器输入电压范围
-7V~+12V
接收器输出逻辑高
>200mV
接收器输出逻辑低
<200mV
RS485通讯线2X0.5 2X0.75 2X1.0 2X1.5
RS485通讯线在一般场合采用双绞线就可，但在要求较高的环境下要采用带屏蔽层的双绞电缆。使用RS485通讯线时，对于特定的传输线路，主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响。
RS485通信电缆特点：RS-485通讯电缆特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共2层屏蔽，附有独立接地导线，工业灰色PVC外护套。

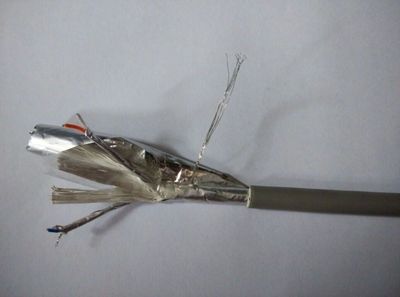

RS485通讯线结构:
1)导体: 多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共四股导体，外径: 0.91 +/- 0.03mm
2)绝缘:实芯PE绝缘, 外径: 1.90 +/- 0.03mm
3)第一屏蔽:铝箔屏蔽
4)引流线:多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm
5)第二屏蔽:铝镁编织网屏蔽, 覆盖率为55%
6)内护套：黑色PVC, OD: 8.0mm +/- 10%
经测试RS485通讯线最大的通信距离约为1219M，最大传输速率为10Mb/S，传输速率与传输距离成反比，在100Kb/S的传输速率下，才能达到最大的通信距离，如果需传输更长的距离，需要加485中继器。RS485总线一般最大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，最大的可以支持到400个节点。
因RS485接口具有良好的抗噪声干扰性，较长的传输距离和多站能力等上述优点就使其成为首选的串行接口。因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采用屏蔽双绞线传输
